氣動V型法蘭球閥產品概述

Q641法蘭v型氣動球閥由活塞式氣動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。適用于兩位切斷、調節的場合，可配閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

一、氣動V型法蘭球閥產品介紹：

氣動V型法蘭球閥是一種直角式高回轉結構的控制閥。是由高性能氣動執行器和V型法蘭球閥裝置而成。氣動V型法蘭球閥的球心設計帶有特殊的V型缺口。球心和閥座之間是無間隙回轉，具有良好的剪切力度和自潔性能。通過與定位器以及電磁閥配套使用，可實現應用上的比例和調節，以及精確的流量特性控制。氣動V型法蘭球閥應用范圍廣，特別是針對于油品、紙漿、糖液、固態顆粒、纖維以及渾濁液體介質的管道上。用來作為介質的接通以及切斷和調節。

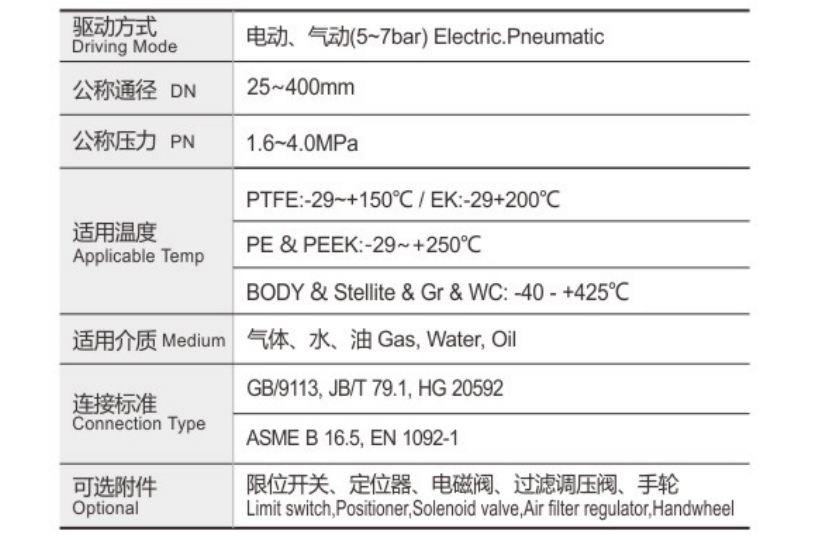

二、氣動V型法蘭球閥標準參數：

通用型號：VQ647H VQ647Y VQ647F

公稱通徑：DN50mm~DN500mm

壓力范圍：1.6MPa~4.0MPa

使用溫度：-29℃~425℃

適用介質：油品、紙漿、糖液、固態顆粒

閥門材質：不銹鋼304、316L

結構形式：固定式球閥

配套附件：電磁閥、定位器、訊位開關

氣源附件：氣源處理三聯件

備用操作：HVSD手動操作機構

三、氣動V型法蘭球閥工作原理：

氣動V型法蘭球閥是利用壓縮空氣為作為動力，通過配置的閥門定位器、電磁閥接受（4~20mA）的工業信號。驅動執行器運轉推動閥桿，此時閥桿的旋轉帶動球心（0~90°）任意角度的開度調節。實現對介質流量的調節和控制以及比例。

主要特點

1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會(huì )受壓力“突變”的影響；

2、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

4、當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

V型球閥是一種球芯通道設計成V型狀開口的閥門，具有精確的流量特性和控制功能。通過0-90度的旋轉動作，來達到流量的調節閥座與球面之前無間隙摩擦，具有優良的剪切力和自潔能力。

V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中****的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。

適用做調節流量的閥，具有精確的流量特性。

適用帶有固體物質的苛刻介質（PTFE密封不適用。）

中軸密封是活動的壓塊，方便密封的檢修。
