D643H硬密封法蘭蝶閥介紹:
蝶閥體積小、重量輕、口徑越大相對其他閥更經濟實惠。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體的****的阻力,因此通過該閥門所產生的壓力降很小,當開啟在大約15度至70度之間時,又能進行靈敏的流量控制,因此大口徑的流量調節,蝶閥具有較大的優勢。
蝶板流線性設計,蝶板密封面有多種壓力等級可供選擇,****延長使用壽命閥座密封凸面特殊設計,避免長時間不操作而造成卡死現象,閥座無靠背設計,扭矩更輕,也方便用戶自行更換閥座。
利用三個偏心的結構,使閥門啟閉時閥板與閥座間幾乎沒有摩擦,杜絕了普通閥門打開時所出現的跳躍現象,從0度開始即進入可調區域,直至90度全開,其正??烧{比是普通蝶閥的2倍以上,可調比****可達100:1,這為偏心蝶閥作為調空閥使用創(chuàng )造了良好的條件。
金屬密封可適用于帶稍許顆粒、漿液的介質中密封時幾乎無摩擦,保證扭矩更小,密封性更好,法蘭對夾孔連接適用多種標準.
D643W-16P、D643W-16R不銹鋼氣動帶蝸輪三偏心硬密封法蘭蝶閥特點:
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封***,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
D643W-16P、D643W-16R不銹鋼氣動帶蝸輪三偏心硬密封法蘭蝶閥采用標準:
1、設計標準 :GB/T12238-1989;JB/T8527-1997
2、法蘭連接尺寸:
3、GB/T9113.1-2000;GB/T9113.2-2000
4、GB/T9115.1-2000;GB/T9115.2-2000
5、結構長度:GB/T12221-1989
6、壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40嚴格按照國家GB/T13927-92閥門壓力試驗標準試壓生產。閥體采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作;均有雙向密封功能,具有良好的耐腐蝕性,使用壽命長。廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40性能特點:
1,密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
2,閥體采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
3,大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
4,碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
5,本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可多工位在任何方向安裝。
氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40技術參數:
公稱通經DN(mm) 50~2000
公稱藥理PN(MPa) 0.6 1.0 1.6 2.5
密封試驗(MPa) 0.66 1.1 1.76 2.75
強度試驗(MPa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

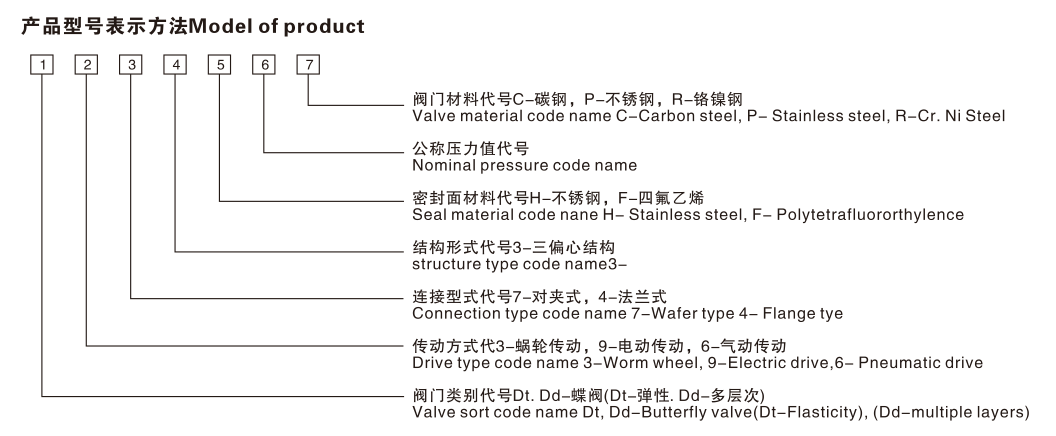

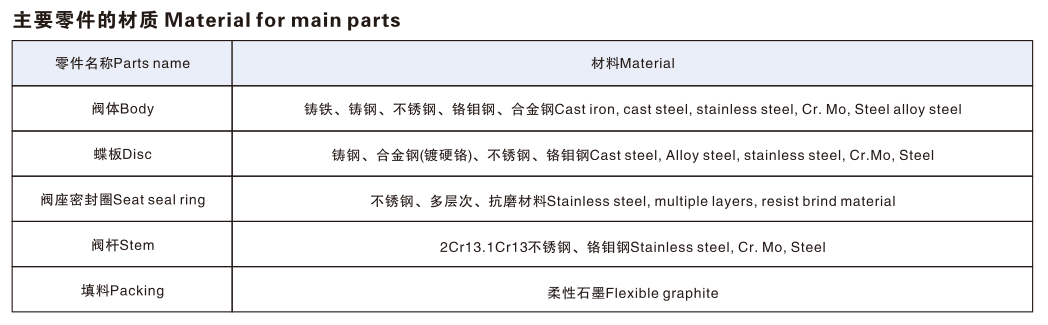

零件材料:
零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT450-10
蝶板 WCB、合金鋼、不銹鋼、QT450-10
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨
氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40執行標準
制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
