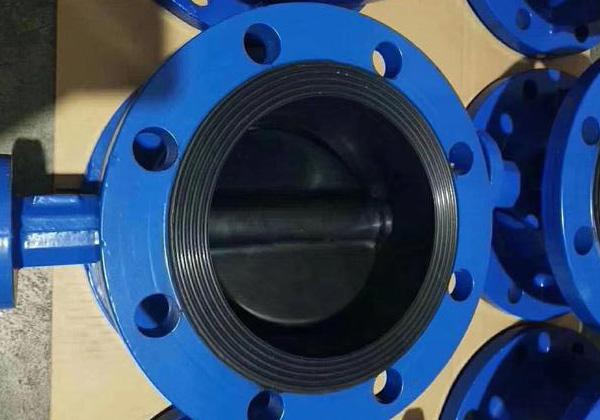

水系統蝶閥包含消防水系統蝶閥、空調水系統蝶閥、循環水系統蝶閥、暖通水系統蝶閥、市政供水系統蝶閥等。
水系統蝶閥應用的基本要求。
1、蝶閥進口處水的****流速不宜大于3m/s~5m/s。
2、蝶閥宜為雙偏心型軟密封結構。全開時蝶板應與水流方向平行。
3、蝶閥應設置蝶板開度位置指示和全開、全關位置可調的限位機構,限位機構應能承受2倍****扭矩的沖擊。
4、承壓件材料的許用應力,應為強度極限的1/5。
水系統蝶閥的啟閉循環次數試驗方法:
a)試驗介質為常溫清水;
b)無論蝶閥采用何種方式操作,其操作裝置應與閥門一同試驗。手輪直接帶動或由齒輪箱帶動的手動操作蝶閥,應用壽命試驗機的驅動機構帶動蝶閥的手輪或蝸桿減速機構的手輪;由電動、液動、氣動或其他驅動裝置的蝶閥,應用其驅動裝置帶動蝶閥進行試驗;
c)從全關保持密封位置為起點,閥門的開度應達到實際開度的90%以上;
d)從開啟位置到關閉的過程,閥腔內介質壓力應為90%~****的蝶閥公稱壓力;到達關閉位置后,蝶閥的出口側應將介質壓力釋放;
e)應以7.11規定的扭矩或****操作力值關閉蝶閥;
f)每啟閉循環1/5全額次數,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗,不合格時從零開始試驗;
g)啟閉循環次數應上表的規定,試驗次數應通過壽命試驗機或電動、液動、氣動或其他聯動裝置驅動的行程開關信號,采用電磁計數器記錄。
消防水系統蝶閥是一種直角回轉閥。當手柄旋轉90度(四分之一轉)時,四分之一轉閥可以打開或關閉。這些閥的主要功能是控制通過一段管道的液體流量。蝶閥主要用于廢物處理系統。它們非常耐用,需要的維護****。消防蝶閥的工作方式與其他四分之一轉閥相同。了解基本消防蝶閥的工作方式非常簡單。它可以幫助您了解有關閥門組件的更多信息。蝶閥由許多部件組成。最重要的是金屬圓盤。這種金屬圓盤通常被稱為蝴蝶。蝶形閥安裝在桿上,當關閉閥門時,它將阻止流體通過。當閥門完全打開時,金屬閥瓣或蝶形閥移動四分之一圈。通道不受限制,允許液體通過。
本文由上海上州閥門制造有限公司整理,采購水系統蝶閥或相關技術咨詢,歡迎聯系上州閥門,銷售工程師隨時在線為您報價、解答技術問題。
